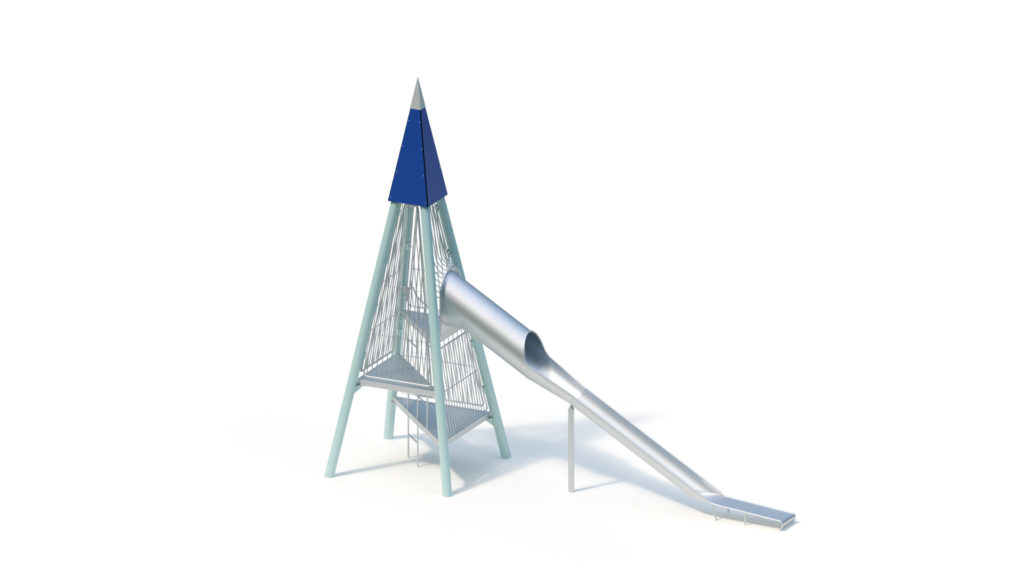

Комбинация башен Далбена, состоящая из:
Башня Далбен (7,50) с туннельным спуском на 30° (3,00 м);
светло-зеленые/стальные стойки с порошковым покрытием RAL 6024, колпак башни “сапфир” / цвет, аналогичный RAL 5010 (горечавка голубая)
Технические данные
Площадь: 2,90 х 9,75 м
Минимальная площадь: 5,90 x 13,25 м (55 м2)
Высота: 7,50 м + верхний элемент
Высота платформы: 1,00 / 2,00 / 3,00 м
Высота установки слайда: 3,00 м
Высота входа в слайд: 3,10 м
Наклон ползуна: 30°
Ширина скольжения: 0,80/0,60 м
Толщина листовой стали: 2,5 мм
Вес: 330 кг самый тяжелый отдельный компонент
2120 кг в целом
Сталь, Ø 193,7 x 4 мм, горячее цинкование, порошковое покрытие с отделкой печной эмалью, цвет: светло-зеленый / RAL 6024
Платформы
Треугольные платформы из нержавеющей стали, сварная конструкция с рисунком выступа, продувка стеклянными шариками, крепление фланца на винтах к стойкам. Лестница из нержавеющей стали для доступа с платформы на платформу (в комплекте защитный барьер), высота первой ступени: 0,50 м
Защитные барьеры (вверх от высоты платформы 1,00 м)
Сварная конструкция из труб из нержавеющей стали Ø 21/33,7 мм, с продувкой стеклянными шариками, фланцевое крепление на винтах к стойкам
Колпак башни
Ламинат высокого давления 13 мм, “сапфир” / цвет, аналогичный RAL 5010 (горечавка голубая)
Верхний элемент
Вытяжка из нержавеющей стали
Подъем по туннелю K&K 30°, высота установки 3,00 м
Цельная сварная конструкция, особенно малошумная благодаря скользящим сегментам в форме желоба.
Прямой ход
, включающий опорную стойку скольжения K & K Hill из трубы из нержавеющей стали Ø 120 x 3 мм, крепежный фланец из нержавеющей стали
Для вашего планирования, из-за возможного нагрева поверхности скольжения, пожалуйста, обратите внимание на ориентацию горок на северо-восток (северное полушарие) или обеспечьте полутень деревьев.
Для стран южного полушария ориентируйтесь на юго-восток.
Якорное место
Крепление каждой опорной плиты дюбелями с помощью 2 инъекционных анкеров из нержавеющей стали, спецификация материала A4.
В качестве защиты от повреждений башня оснащена громоотводом.
Фундаменты (на месте)
4 шт. 1,00 х 1,00 х 0,50 м
1 шт. 0,40 х 0,40 х 0,60 м
1 шт. 1,00 х 0,40 х 0,50 м
1 шт. 1,40 х 0,75 х 0,40 м
Приблизительные значения сборки
2 механика по 14 часов каждый плюс подъемное оборудование
(без создания фундаментов)
Свободная высота падения
2,30 м
Подходит для
дети в возрасте от 8 лет и старше,
общественные игровые площадки и т.д.,
физическая активность
